太阳能和风力发电知识普及二

——太阳能和风力离网发电

众所周知，太阳能和风力发电是电力供给的一种方式。现实社会中，有很多地区和设备用电不方便或者没有传统的火电送达。在这些情况下，太阳能和风力发电是最佳和最方便取用方式。

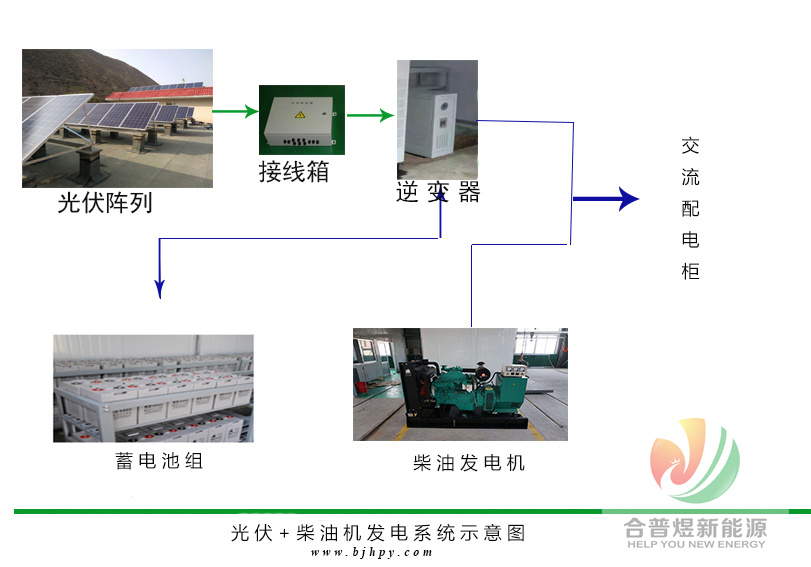

太阳能和风能离网发电原理是利用太阳能和风能发电，边发电边用电，并且将多余的电力存入蓄电池，在夜间或者无法发电时由蓄电池直接为直流负载供电，通过控制器和逆变器设备把直流电转化为交流AC220V或者AC380V电力，为交流负载供电。并且还可以与柴油发电机互相配合利用，组成风光柴发电系统。

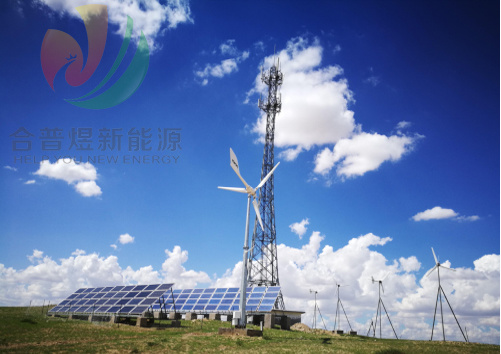

太阳能和风力离网发电系统的组成：太阳能电池板方阵、风力发电机、太阳能充电控制器、风力发电控制器、储能蓄电池、逆变器（工频机逆变器或者高频机逆变器）等。

太阳能和风力离网发电系统的设计的基本原理：

第一步：确定负载用电情况，包括负载用电功率，工作电压，工作频率，每天用电的时间段情况。

第二步：根据项目所在地不同，取得当地太阳能辐照资源和风力资源的情况，选择使用太阳能发电还是风力发电，或者风光互补发电。(注：由于经纬度和地势环境不同，每个地方的太阳能辐照资源和风力资源不同。)

第三步：根据当地自然资源情况或者设备工作用电情况，设计太阳能蓄电池的储电量。

第四步：选择太阳能充电控制器、风力充电控制器或者风光互补控制器，以及交流正弦波逆变器。

第五步：根据使用现场情况，设计太阳能光伏电池板的安装方式，风力发电机安装位置或方式，以及室内机房安装设计包括蓄电池、太阳能光伏充电控制器、风力发电充电控制器以及智能光伏汇流箱、逆变器、交流配电柜等设备安装。

第六步：设计太阳能光伏直流线缆，风力发电线缆线径及路由，以及交流供电线缆路由。

（未完待续）
